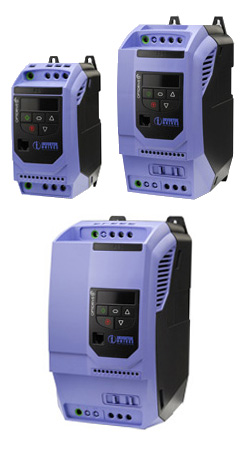

Optidrive E2 - IP20.

Optidrive E2 - экономичные преобразователи частоты общего назначения с Modbus коммуникацией для трехфазных асинхронных двигателей мощностью 0.37кВт-11кВт, напряжением 110-480В.

Области применения:
Пищевое производство, оборудование для розлива, насосы и вентиляторы, конвейеры, сварочное оборудование, деревообработка, химическая промышленность.

Основные характеристики Optidrive E2:
- Невысокая стоимость
- Небольшие затраты на установку и настройку
- Простота в обращении
- Компактный размер
- Работа при внешней температуре 50 C
- Простой механический и электрический монтаж
- Быстрая настройка, заводские настройки подходят для большинства применений
- Индикация тока и оборотов двигателя
- 150% перегрузка на 60 сек (175% на 2 сек)
- Управление со встроенной панели
- Опция встроенного RFI фильтра
- Встроенный тормозной транзистор (кроме габарита S1)
- Встроенный Modbus RTU
- Встроенный инфракрасный порт

Выходные характеристики	Мощность	0,37 до 11кВт
	Перегрузочная способность	150% на 60 сек. 175% на 2 сек.
	Частота	0…200Гц
Напряжение питания	Частота	48 – 62Гц
	Напряжение	110 - 115 + / - 10% 1 Фаза ( 0.37 - 1.1 кВт) 200 - 240 + / - 10% 1 Фаза (0.37 - 2.2 кВт) 200 - 240 + / - 10% 3 Фазы (1.5 - 3.7 кВт) 380 - 480 + / - 10% 3 Фазы (0.75 – 11 кВт)
Условия окружающей среды	Температура	Работа : 0 до 50°C Макс; Хранение : -40 до +60°C
	Высота	0 - 2000m, снижение характеристик на 5% на каждые  100m выше  1000m
	Степень защиты	IP20, опционально IP55
Программирование	Панель управления	Да
	PC	Да
	Карманный компьютер	Да
	Смартфон	Да
Управление двигателем	Метод управления	Управление вектором напряжения без обратной связи по скорости
	Несущая частота	4…32 кГц
	V/Hz характеристика	Автоматическая
	Метод останова	Линейная
	Форсировка	Да
	Метод останова	Выбег / По рампе / DC торможение
	Встроенный тормозной транзистор	Кроме габарита S1. Требуется внешний тормозной резистор
	Пропуск частот	Одна точка, настраиваемая ширина полосы
	Задание скорости	0…10 В 20…4mA 4…20mA 0..20mA Панель управления ModBus
	Предустановленные скорости	4
	ПИ - регулирование	Да
	Подхват вращающегося двигателя	Да
	Время разгона	0..600 сек
	Время торможения	(2 рампы) 0..600 сек
	Нагрузка	100% номинала
Программируемые входы\выходы	Вход 1	Программируемый дискретный вход
	Вход 2	Программируемый дискретный вход
	Вход 3	Аналоговый\дискретный вход
	Вход 4	Аналоговый\дискретный вход
	Выход 1	Аналоговый\дискретный выход
	Реле 1	Выход реле (30 VDC 5A, 250 VAC, 6A)
Панель управления	Показания во время работы	Опциональный комплект для монтажа
	Удаленный монтаж	Опциональный комплект для монтажа
Функции защиты	Ошибки	Превышение напряжения Превышение тока Низкое напряжение Внешняя ошибка Перегрузка двигателя Превышение температуры Короткое замыкание Ошибка заземления
	Память	Последние 4 ошибки
Соответствие стандартам	EN 61800-3:2004
Сетевые опции	Modbus	Да
	Profibus DP	Опция
	DeviceNet	Опция
	RS485 (Optibus)	Встроенный



Модельный ряд Optidrive E2:

Габарит	Заказной номер	Мощность	Ток	Напряжение	Фаз на входе	Фаз на выходе
1	ODE-2-11005-1HB12-01	0.37kW	7.0 A	110-120V +/-10%	1	*1
2	ODE-2-21007-1HB42-01	0.55kW	10.5A	110-120V +/-10%	1	*1
1	ODE-2-12037-1KB12-01	0.37 kW	4.3 A	220-240V +/-10%	1	*1
1	ODE-2-12075-1KB12-01	0.75 kW	7.0 A	220-240V +/-10%	1	*1
2	ODE-2-22110-1KB42-01	1.1 kW	10.5 A	220-240V +/-10%	1	*1
1	ODE-2-12037-1K012	0.37kW	2.3 A	220-240V +/-10%	1	3
1	ODE-2-12075-1K012	0.75kW	4.3 A	220-240V +/-10%	1	3
1	ODE-2-12150-1K012	1.5kW	7.0 A	220-240V +/-10%	1	3
2	ODE-2-22150-1K042	1.5kW	7.0 A	220-240V +/-10%	1	3
2	ODE-2-22220-1K042	2.2kW	10.5A	220-240V +/-10%	1	3
1	ODE-2-14075-3K012	0.75kW	2.2 A	380-480V +/-10%	3	3
1	ODE-2-14150-3K012	1.5kW	4.1 A	380-480V +/-10%	3	3
2	ODE-2-24150-3K042	1.5kW	4.1 A	380-480V +/-10%	3	3
2	ODE-2-24220-3K042	2.2kW	5.8 A	380-480V +/-10%	3	3
2	ODE-2-24400-3K042	4.0kW	9.5 A	380-480V +/-10%	3	3
3	ODE-2-34055-3K042	5.5kW	14.0 A	380-480V +/-10%	3	3
3	ODE-2-34075-3K042	7.5kW	18.0 A	380-480V +/-10%	3	3
3	ODE-2-34110-3K042	11kW	24 A	380-480V +/-10%	3	3

*1 - модели с однофазным выходом
