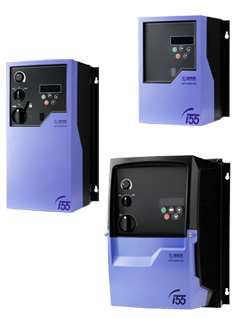

Optidrive Plus 3GV - IP55.
Момент 200% на 0.0Гц, надежная высокоскоростная работа, беспроводное управление (через ИК-порт).
Optidrive Plus 3GV - естественное развитие семейства Optidrive, добавляющее к высокоэффективному управлению двигателем удобство и простоту использования.
Optidrive Plus 3GV использует новейшую запатентованную технологию управления двигателем, которая позволяет обеспечить 200% от номинального момента на частоте от 0.0Гц без обратной связи. Эта уникальное преимущество, позволяющее использовать привод без обратной связи для многих применений, где традиционно использовался привод с замкнутым контуром.
Для качественного функционирования достаточно ввести только данные с паспортной таблички двигателя. Привод непрерывно автоматически измеряет и вычисляет ключевые параметры двигателя, требующиеся для векторного управления.
Optidrive Plus 3GV может быть настроен с помощью программного обеспечения Optiwand PDA, установленного на карманном компьютере.Встроенный инфракрасный порт позволяет быстро и удобно организовать беспроводную связь между устройствами.
Области применения:
- Производство изделий из пластмассы
- Станочное оборудование
- Производство резины и каучука
- Крановое оборудование
- Насосы, компрессоры
- Лифты, лебедки
- Химическая промышленность
Основные преимущества:
- Компактый конструктив, требующий мало места при монтаже
- Конструктивные особенности, делающие установку быстрой и простой
- Съемные клеммные колодки управляющих терминалов,упрощающие их подключение
- Работа при температуре окружающей среды от -10С до 50С,эксплуатация в жестких условиях
- Встроенный RFI-фильтр для соответствия последним стандартам по электромагнитной совместимости
- 14 базовых параметров (всего 40), позволяющих очень легко и полностью сконфигурировать привод под требуемую задачуrful yet simple feature
- Яркий LED-дисплей с возможностью масштабирования
- 32кГц - несущая частота ШИМ - для сверх-быстрой работы двигателя
- Перегрузка 150% в течение 60 сек (175% в течение 2 сек), высокий пусковой момент, требуемый для некоторых применений
- Продолжение работы во время кратковременных просадках или пропаданиях напряжения питания
- Функция синхронизации скоростей приводов в режиме Master - Slave с возможностью масштабирования
- Функция прямого управления моментом
| Выходные характеристики | Перегрузочная способность |
150% for 60 secs 175% for 2 secs |
| Выходная частота | 0…500Hz | |
| Выходные характеристики | Частота питающей сети | 48 - 62Hz |
| Напряжение питания |
200 - 240 + / - 10% 1 Phase (0.37 - 22kW / 0.5 - 30HP) 200 - 240 + / - 10% 3 Phase (1.5 - 90kW / 2 - 120HP) 380 - 480 + / - 10% 1 Phase (0.75 - 90kW / 1 - 105HP) 380 - 480 + / - 10% 3 Phase (1.5 - 160kW / 2 - 210HP) 480 - 525 + / - 10% 3 Phase (55 - 200kW) 500 - 600 + / - 10% 3 Phase (1.5 - 45kW / 2 - 60HP) |
|
| Окружающая среда | Температура | Работа : -10 to 50°C Max; Хранение : -40 to +60°C |
| Высота установки | 0 - 2000m, снижение мощности 5% через каждые 100m выше 1000m | |
| Степерь защиты | IP20, Опционально IP55 | |
| Программирование | Панель управления | Yes |
| PC(компьютер) | Yes | |
| PDA(карманный компьютер) | Yes | |
| Характеристики управления | Методы управления |
V / F Бессенсорный вектор 3-ого поколения Вектор в замкнутов контуре ( с опциональном модулем энкодера) |
| Частота ШИМ | 4…32kHz (effective) | |
| Характеристики V/Hz | Linear (1 adjustment point) | |
| Компенсация момента | Автоматическая после автотестирования | |
| Режим торможения | На выбеге / по рампе / постоянным током | |
| Тормазной ключ | Встроенный в габаритах 2-6 | |
| Нагрузочная способность | 100% номинальнаной мощности привода продолжительно | |
| Пропускаемая частота | Одна точка с задаваемой шириной | |
| Задание частоты |
0…10 VDC +/- 10 VDC 0…24 VDC 4…20mA 0..20mA Кнопка с панели управления и с внешних терминалов RS485 (Master Slave) Modbus |
|
| Предустановлен.скорости | 8 | |
| PID -реглятор | Да | |
| Пуск с подхватом скорости | Да | |
| Время разгона | 0..3000 sec | |
| Время торможения | (2 рампы) 0..3000 sec | |
| S-кривая разгона/тормож. | Возможна при загрузке специального ПО | |
| PC для персон.компьютера | Optistore V3 | |
| Программируемые входы/выходы | Вход 1 | Программируемый дискретный вход |
| Вход 2 / Выход 2 | Выбираемый пользователем дискретный вход/выход | |
| Вход 3 | Выбир.польз.однополярный аналоговый вход/дискретный вход | |
| Выход 4 | Выбир.польз.биполярный аналоговый вход/дискретный вход | |
| Output 1 | Programmable Analog / Digital Output | |
| Relay 1 | Relay Output (30 VDC 5A, 250 VAC, 6A) | |
| Keypad Display | Operating Display | Output Frequency, Current, RPM, Power and User Scalable values |
| Remote mount | Optional Optiport Plus remote mounting keypad | |
| Motor feedback | Feedback type | With Encoder Module - HTL or TTL |
| Pulses/Rev | Adjustable | |
| Max Frequency | 500kHz | |
| Protective Functions | Inverter Trip |
Over voltage Over current Under voltage External trip Motor overload Over temperature Short circuited Earth Fault Under Voltage |
| Memory | Last 4 Trips stored | |
| Bus communication | Modbus RTU | Standard |
| Profibus DP | via Gateway | |
| DeviceNet | via Gateway | |
| RS485 (Optibus) | Standard | |
| Compliance with Standards | EN 61800-3:2004 | Adjustable speed electrical power drive systems. EMC requirements |
| Additional Features |
Built in Master - Slave Operation Mode PID 'Sleep' Mode Energy Optimising Function |
