Твердотельные реле (однофазное) Серия GDH (600-1000А).

Серия GDH (600-1000А)
- высокие удельные характеристики
- высокая мощность и высокий ток
- входное регулирующие напряжение от 4 до 16Vdc, от 3 до 32Vdc или от 90 до 250Vac
- высокий вольтаж (1200 Vpk) для 480 Vrms серии
- LED - индикация для входного контроля
- две версии исполнения: управление через 0 "Zero Voltage и случайное переключение "Random Switching"
- оптическая изоляция (вход/выход) 4000 Vrms
- рабочая температура -30 - +80oC
- температура хранения -30 - +80oC

Структура условного обозначения:

 G    DH    800    44    Z    D3
1      2       3        4     5     6
1. G - обозначение серии(Greegoo SSR)
2. D - тип монтирования (D: AC однофазное твердотельное реле)
3. 800 - рабочий ток (400: 400A, 450: 450A, 500: 500A, 550: 550A)
4. 44 - рабочее напряжение ( 44: 440Vac)
5. Z - способ переключения (Z: управление через 0, R: случайное переключение)
6. D3 - входное регулирующие напряжение (D1: DC 4-32V)

Входные параметры:

Входное регулирующие напряжение D3: 3-32 Vdc
Входной ток (max.) 13/16 mAdc @=5V/12V
Напряжение включения 3 Vdc
Напряжение отключения 1 Vdc
Обратное напряжение 32 Vdc
LED Дисплей Да


Выходные параметры:

Максимальный ток нагрузки Arms 600 800 1000
Диапазон токов нагрузки Arms 0.05-600 0.05-800 0.05-1000
Напряжение нагрузки Vrms 44-440 44-440 44-440
SCR Over voltage Vpk >1000 >1000 >1000
Термическое сопротивление (Rthjc) oC/W 0.1 0.08 0.07
Рабочая частота Hz 47-63 47-63 47-63
Скорость нарастания напряжения в закрытом состоянии dV/dt V/msec 500 500 500
Максимальный ток утечки в закрытом состоянии mArms 20 30 35
Максимальное падение напряжения Vrms 1.8 1.8 1.8
Максимальное время включения период 1/2 1/2 1/2
Максимальное время отключения период 1/2 1/2 1/2
Напряжение пробоя изоляции (вход/выход) Vrms 2500 2500 2500
Напряжение пробоя изоляции (вход-выход/базис) Vrms 2500 2500 2500


Тип Рабочее напряжение, Vac Управляющее напряжение, Vdc Рабочий ток, A
GDH60044ZD3 440 "Z" 4-32 600
GDH80044ZD3 440 "Z" 4-32 800
GDH100044ZD3 440 "Z" 4-32 1000
GDH60044RD3 440 "R" 4-32 600
GDH80044RD3 440 "R" 4-32 800
GDH100044RD3 440 "R" 4-32 1000

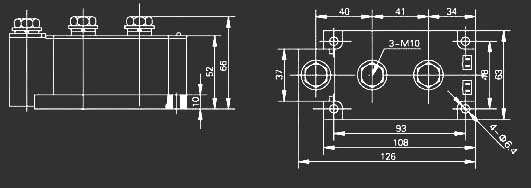

Серия GDH (600-1000А)
