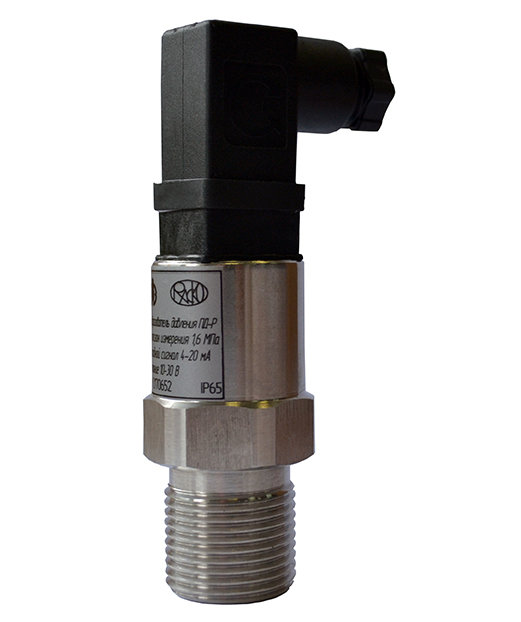

ПД-Р датчик (преобразователь) давления.

    СТОИМОСТЬ ДАТЧИКА: ПО ЗАПРОСУ
             ПРИ ПОКУПКЕ ДАТЧИКА ПД-Р С ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ:
             СКИДКА 10% НА ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ.

ПД-Р Датчик давления Назначение
ПД-Р Датчик давления (преобразователь избыточного давления) предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока.

Область применения
Применяются в жилищно-коммунальном хозяйстве, в узлах учета воды и тепла в соответствии с требованиями Правил учета тепловой энергии и теплоноси-теля, в системах централизованного контроля и управления технологическими процессами на объектах электро-, тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насо-сного, компрессорного и другого оборудования.

Отличительные способности
- Возможность корректировки «0» и калибровки программным методом с помощью специального коммуникатора или ПК.
- Повышенная устойчивость к внешним воздействиям и перегрузкам.
- Минимальная масса и габариты.
- Оптимальное сочетание цена/качество.
- Сенсор преобразователя датчика давления ПД-Р - пр-во Германия.


Основные технические характеристики ПРЕОБРАЗОВАТЕЛЬ ИЗБЫТОЧНОГО ДАВЛЕНИЯ ПД-Р

   Наименование параметра    Значение
Измеряемая среда Вода, масла, воздух и другие некристаллизующиеся жидкости и газы, неагрессивные к титановым сплавам
Верхние пределы измерений, МПа 0,6; 1,0; 1,6; 2,5; (0,25; 4,0; 6,0; 10; 16; 25; 40; 60)
Температура рабочей (окружающей среды), °С –20...+150 при условии применения радиатора или импульсной трубки. (–10...+80)
Предел допускаемой основной погрешности, % ±0,5; ±1,0
Прелел допустимой основной погрешности в рабочем диапазоне теператур, % ±1,0; ±2,0
Выходной сигнал, мА 4-20
Напряжение питания, В 9-30
Перегрузочная способность 1,5
Степень защиты корпуса IP 65
Тип электрического соединения 1 — Hirschman (по DIN)
2 — Metripack (Поставка производится по отдельному заказу)
3 — AVIATION PLUG (резьбовое, Поставка производится по отдельному заказу)

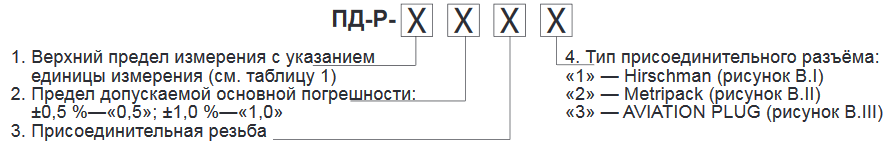

   Условное обозначение прибора
ПД-Р
ПРИМЕР ОБОЗНАЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ДАВЛЕНИЯ ПД-Р ПРИ ЗАКАЗЕ:
Преобразователь избыточного давления с верхним пределом измерения избыточного давления 1,6 МПа, пределом основной погрешности ± 0,5%, присоединительной резьбой М20х1,5: Преобразователь избыточного давления ПД-Р-1,6МПа-0,5-М20

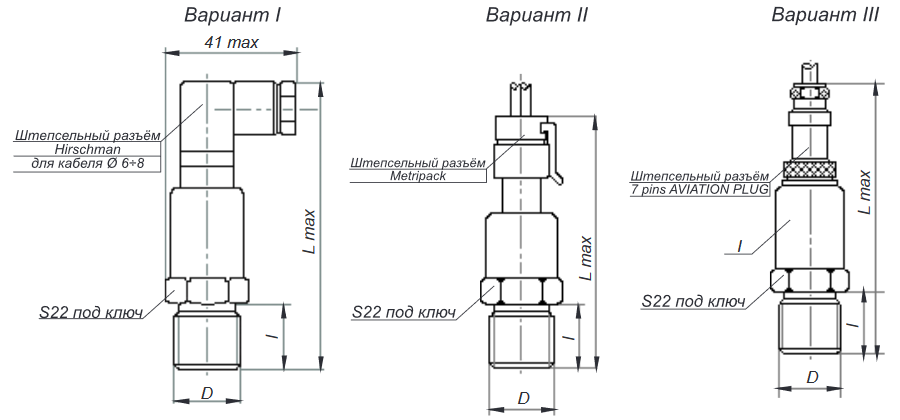

   Варианты исполнения
ПД-Р Варианты исполнения
Габаритные и присоединительные размеры:
Вариант D L, mm l, mm
I, III M20x1,5; G1/2″ 90 20
M12x1,5; G1/4″ 82 12
II M20x1,5; G1/2″ 85 20
M12x1,5; G1/4″ 75 12

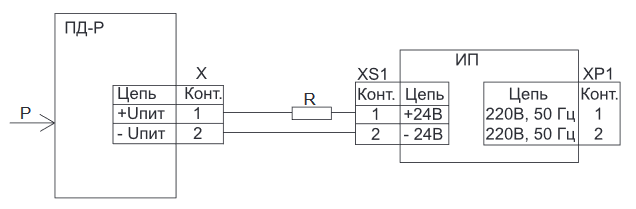

  Схема внешних электрических соединений
ПД-Р Схема внешних электрических соединений
В качестве источника питания рекомендуется использовать БПС-01-24 (одноканальный); БПС-02-24 (2-х канальный); БПС-04-24 (4-х канальный); БПС-06-24 (6-ти канальный).
P — измеряемый параметр;
R — сопротивление нагрузки (выбирается в пределах от 0,1 до 100 Ом);
ИП — источник питания постоянного тока.
Условное обозначение контактов Тип штепсельного разъёма Х
Hirschman Metripack 7 pins AVIATION PLUG
1 1 Красный Красный
2 2 Синий Зелёный

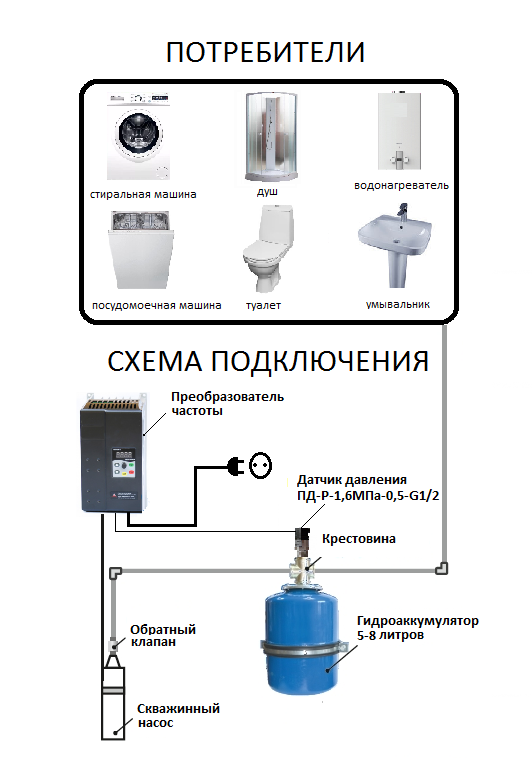

   СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ И ДАТЧИКА ПД-Р
ПД-Р
