Асинхронные двигатели стандарта АИР.

Электродвигатели АИР применяются для привода механизмов, которые не предъявляют особых жестких требований к пуску, скольжению и энергетическим показателям.
Применение в деревообрабатывающей промышленности, в станкостроении, в сельском хозяйстве и многих других отраслях экономики, используются в системах промышленной вентиляции, в строительной технике, при агрегатировании насосного оборудования и т.д.

Асинхронные электродвигатели АИР выпускаются с привязкой мощностей к типоразмерам согласно ГОСТ Р 51689 и международными стандартами CENELEC - DIN42673/DIN42677.

Структура обозначения типа электродвигателя

Для идентификации параметров электродвигателя используется код, состоящий из пяти позиций.
Ниже приведен пример кода и описание каждой позиции.

Маркировка электродвигателя
A 160 M 2 У2

A Обозначение серии (А или АИР)
160 Высота оси вращения, мм
M Установочный размер по длине станины
2 Количество полюсов
У2 Климатическое исполнение

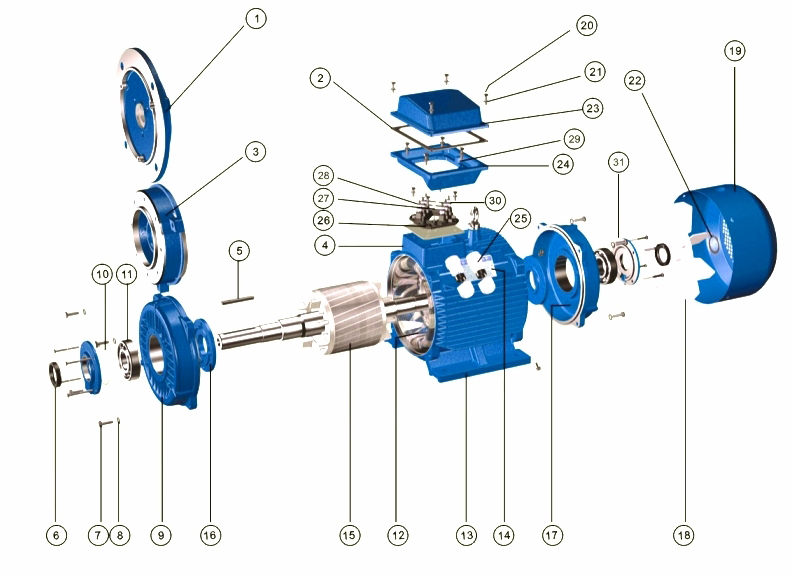

Устройство асинхронного электродвигателя.

1Фланцевый подшипниковый щит IM2081, IM3081
2Уплотнение клеммной коробки
3Фланцевый подшипниковый щит IM2181, IM3681
4Основание клеммной коробки (для двигателей больших габаритов отлита с корпусом)
5Шпонка
6Уплотнение подшипникового узла
7Комплект болтов крепления подшипникового щита
8Комплект шайб крепления подшипникового щита
9Передний подшипниковый щит IM1081
10Кольцо
11Передний подшипник
12Статор в сборе
13Комплект лап (в случае конструкции со съемными лапами)
14Шильда
15Ротор в сборе (отбалансирован)
16Задняя (внутренняя) крышка подшипника
17Задний подшипниковый щит
18Вентилятор
19Кожух вентилятора
20Комплект винтов клеммной коробки
21Комплект шайб клеммной коробки
22Стопорное кольцо вентилятора
23Крышка клеммной коробки
24Корпус клеммной коробки
25Кабельный ввод
26Клеммная колодка
27Комплект перемычек
28Кабельные наконечники
29Комплект болтов крепления клеммной коробки
30Комплект крепления зажимов питающего кабеля, а также перемычек
31Передняя (наружная) крышка подшипника

Способы монтажа.

Если электродвигатель установлен с вертикальным положением вала (например, IM3011), в случае появления вероятности попадания воды или иной жидкости на вал необходимо предусмотреть дополнительную защиту.

Варианты исполнения
Монтаж на лапах IM1081
(любое направление вала)
Монтаж на фланце - - - IM3081
(любое направление вала)
Монтаж на лапах и фланце IM2081
(любое направление вала)
Монтаж на фланце - - - IM3681
(любое направление вала)
Монтаж на лапах и фланце IM2181
(любое направление вала)

Технические характеристики.

Параметры питающей сети.
Схема соединения Напряжение Частота
△/Y 220/380 В 50 Гц
230/440 В 60 Гц
380/660 В 50 Гц
400/690 В 60 Гц


В таблицах приведены технические характеристики электродвигателей с количеством полюсов, равным 2, 4, 6 и 8 соответственно (частота питающей сети 50 Гц). Значения токов приведены для напряжения 380 В.

Тип Мощность Частота вращения КПД cosφ Ток Is/In Ms/Mn Mmax/Mn Момент инерции Масса
кВт об/мин % - А - - - кг*м2 кг
3000 об/мин (2 полюса)
71А2 0,75 2840 75,0 0,83 1,77 6,1 2,2 2,3 0,0006 8,7
71B2 1,1 2840 76,2 0,84 2,6 6,9 2,2 2,3 0,0008 10,5
80A2 1,5 2850 78,5 0,84 3,46 7,0 2,2 2,3 0,0011 13
80B2 2,2 2855 81,0 0,85 4,85 7,0 2,2 2,3 0,0018 15
90L2 3,0 2860 82,6 0,87 6,34 7,5 2,2 2,3 0,0024 17
100S2 4,0 2880 84,2 0,88 8,2 7,5 2,2 2,3 0,0070 20,5
100L2 5,5 2900 85,7 0,88 11,1 7,5 2,2 2,3 0,0080 28
112M2 7,5 2895 87,0 0,88 14,9 7,5 2,2 2,3 0,0185 49
132M2 11 2900 88,4 0,89 21,2 7,5 2,2 2,3 0,0227 54
160S2 15 2930 89,4 0,89 28,6 7,5 2,2 2,3 0,0500 116
160M2 18,5 2930 90,0 0,90 34,7 7,5 2,0 2,3 0,0550 130
180S2 22 2940 90,5 0,90 41,0 7,5 2,0 2,3 0,0620 150
180M2 30 2950 91,4 0,90 55,4 7,5 2,0 2,3 0,0700 170
200M2 37 2950 92,0 0,88 67,9 7,5 2,0 2,3 0,1400 230
200L2 45 2960 92,5 0,90 82,1 7,5 2,0 2,3 0,1600 255
225M2 55 2970 93,0 0,90 100 7,5 2,0 2,3 0,2000 320
250S2 75 2975 93,6 0,90 135 7,0 2,0 2,3 0,3500 450
250M2 90 2975 93,9 0,91 160 7,1 2,0 2,3 0,4000 530
280S2 110 2975 94,0 0,91 195 7,1 1,8 2,2 0,6000 650
280M2 132 2975 94,5 0,91 233 7,1 1,8 2,2 0,7000 700
315S2 160 2975 94,6 0,92 279 7,1 1,8 2,2 2,8200 1170
315M2 200 2975 94,8 0,92 348 7,1 1,8 2,2 3,6600 1460
355M2 250 2980 95,2 0,92 433 7,1 1,6 2,2 3,0000 1900
355L2 315 2980 95,4 0,92 545 7,1 1,6 2,2 3,5000 2300



Тип Мощность Частота вращения КПД cosφ Ток Is/In Ms/Mn Mmax/Mn Момент инерции Масса
кВт об/мин % - А - - - кг*м2 кг
1500 об/мин (4 полюса)
71А4 0,55 1390 71,0 0,75 1,57 5,2 2,4 2,3 0,0010 8,4
71B4 0,75 1390 73,0 0,76 2,05 6,0 2,3 2,3 0,0015 10
80A4 1,1 1390 76,2 0,77 2,85 6,0 2,3 2,3 0,0028 14
80B4 1,5 1400 78,5 0,78 3,72 6,0 2,3 2,3 0,0034 16
90L4 2,2 1410 80,0 0,81 5,1 7,0 2,3 2,3 0,0056 17
100S4 3,0 1410 82,6 0,82 6,8 7,0 2,3 2,3 0,0100 21
100L4 4,0 1435 84,2 0,82 8,8 7,0 2,3 2,3 0,0130 37
112M4 5,5 1440 85,7 0,83 11,7 7,0 2,3 2,3 0,0236 45
132S4 7,5 1450 87,0 0,84 15,6 7,0 2,3 2,3 0,0227 52
132M4 11 1460 88,4 0,84 22,5 7,0 2,2 2,3 0,0349 60
160S4 15 1460 89,4 0,85 30,0 7,5 2,2 2,3 0,0600 125
160M4 18,5 1470 90,0 0,86 36,3 7,5 2,2 2,3 0,0650 142
180S4 22 1470 90,5 0,86 43,2 7,5 2,2 2,3 0,0700 160
180M4 30 1470 91,4 0,86 57,6 7,2 2,2 2,3 0,0800 190
200M4 37 1475 92,0 0,87 70,2 7,2 2,2 2,3 0,1500 230
200L4 45 1475 92,5 0,87 84,9 7,2 2,2 2,3 0,1800 260
225M4 55 1480 93,0 0,87 103 7,2 2,2 2,3 0,2000 325
250S4 75 1480 93,6 0,88 138,3 6,8 2,2 2,3 0,3500 450
250M4 90 1480 93,9 0,88 165,5 6,8 2,2 2,3 0,4000 495
280S4 110 1480 94,5 0,88 201 6,9 2,1 2,2 0,6000 650
280M4 132 1480 94,8 0,88 240 6,9 2,1 2,2 0,7000 700
315S4 160 1480 94,9 0,89 288 6,9 2,1 2,2 2,7000 1000
315M4 200 1480 94,9 0,89 360 6,9 2,1 2,2 4,8200 1200
355M4 250 1490 95,2 0,90 443 6,9 2,1 2,2 6,5000 1700
355L4 315 1490 95,2 0,90 559 6,9 2,1 2,2 8,2000 1900



Тип Мощность Частота вращения КПД cosφ Ток Is/In Ms/Mn Mmax/Mn Момент инерции Масса
кВт об/мин % - А - - - кг*м2 кг
1000 об/мин (6 полюсов)
71А6 0,37 880 62,0 0,70 1,3 4,7 1,9 2,0 0,0015 8,4
71B6 0,55 880 65,0 0,72 1,8 4,7 1,9 2,1 0,0020 10
80A6 0,75 905 69,0 0,72 2,3 5,3 2,0 2,1 0,0035 14
80B6 1,1 905 72,0 0,73 3,2 5,5 2,0 2,1 0,0048 16
90L6 1,5 920 76,0 0,75 4,0 5,5 2,0 2,1 0,0066 18
100L6 2,2 935 79,0 0,76 5,6 6,5 2,0 2,1 0,0200 33,5
112MA6 3,0 960 81,0 0,76 7,4 6,5 2,1 2,1 0,0380 41
112MB6 4,0 960 82,0 0,76 9,75 6,5 2,1 2,1 0,0425 50
132S6 5,5 960 84,0 0,77 12,9 6,5 2,1 2,1 0,0500 56
132M6 7,5 970 86,0 0,77 17,2 6,5 2,0 2,1 0,0597 61
160S6 11 970 87,5 0,78 24,5 6,5 2,0 2,1 0,0700 125
160M6 15 970 89,0 0,81 31,6 7,0 2,0 2,1 0,0750 155
180M6 18,5 980 90,0 0,81 38,6 7,0 2,1 2,1 0,0900 160
200M6 22 980 90,0 0,83 44,7 7,0 2,0 2,1 0,2000 195
200L6 30 980 91,5 0,84 59,3 7,0 2,0 2,1 0,2500 225
225M6 37 980 92,0 0,86 71,0 7,0 2,1 2,1 0,8250 360
250S6 45 980 92,5 0,86 86 7,0 2,0 2,1 1,2800 465
250M6 55 980 92,8 0,86 104 7,0 2,0 2,1 1,4800 520
280S6 75 985 93,5 0,86 142 6,7 2,0 2,0 2,6300 690
280M6 90 985 93,8 0,86 169 6,7 2,0 2,0 3,3300 800
315S6 110 985 94,0 0,86 207 6,7 2,0 2,0 3,6000 880
315M6 132 985 94,2 0,87 245 6,7 2,0 2,0 6,0000 1050
355MA6 160 990 94,5 0,88 292 6,7 1,9 2,0 9,5000 1550
355MB6 200 990 94,5 0,88 365 6,7 1,9 2,0 10,400 1600
355L6 250 990 94,5 0,88 457 6,7 1,9 2,0 12,400 1700
