HCA. Общепромышленная серия.

Назначение преобразователя TECORP HCA
Преобразователь серии HCA - это универсальная модель, предназначенная для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климатизации и кондиционирования и т.п.).

Uпит, В Диапазон мощностей, кВт
1фаза/220В 0.4 - 3.7
3фазы/380В 0.75 - 450

ХАРАКТЕРИСТИКИ TECORP HCA
Частотный способ управления с широкими возможностями задания зависимости Uвых = f(F вых).
Синусоидальная форма тока двигателя достигается широтно-импульсной модуляцией напряжения с несущей частотой от 0,7 до 20кГц (выбирается пользователем).
Диапазон регулировки выходной частоты - 0,1...400 Гц. Точность установки выходной частоты:
- по цифровым входам 0,01%;
- по аналоговым входам 0,1%.
Диапазон напряжения питания:
- для модели 220В - 180...250В;
- для модели 380В - 340...460В.
Пусковой момент - 150% номинального момента при Fвых і 1Гц.
Перегрузочная способность - 150% номинального момента в течение 60 сек.
Встроенный PID-регулятор для эффективной работы привода в замкнутой системе автоматического регулирования, например, по давлению или расходу в системах тепло-водоснабжения.
Три источника питания доступных пользователю:
+12В с максимальным током нагрузки 200мА;
+24В с максимальным током нагрузки 200мА (можно использовать для питания датчика давления);
+10В для питания внешнего потенциометра, задающего выходную частоту.
Автоматическое энергосбережение при работе с насосами и вентиляторами (обеспечивается автоматическим снижением напряжения на двигателе при снижении нагрузки до заданного
пользователем уровня и отключением двигателя при снижении нагрузки до величины близкой к холостому ходу).
Стабилизация напряжения на двигателе при изменении напряжения питающей сети.
Подхват текущей скорости вращения двигателя при кратковременной потере питающего напряжения.
Автоматический подъем начального пускового момента и компенсация скольжения.
Возможность работы привода с переходом на одну из 7-ми предустановленных частот вращения, в том числе, в автоматически исполняемом цикле (обеспечивается встроенным PLC-программируемым логическим контроллером). Время каждого шага может быть задано пользователем в диапазоне 0...65000 сек.
Независимое задание и выбор 4-х времен разгона/замедления (от 0,1 до 65000 сек).
Последовательный интерфейс RS-485 (протокол Modbus при скорости до 38400 бод).
Встроенный пульт управления с пятиразрядным LED дисплеем.
6 цифровых многофункциональных программируемых входов.
2 аналоговых входа (4-20мА, минус10/+10В).
2 релейных и 2 цифровых (с открытым коллектором) многофункциональных программируемых выхода.
1 аналоговый выход для подключения стрелочного прибора, контролирующего выходной ток или частоту.
Защита от перегрузки и короткого замыкания, останова двигателя, недо и перенапряжения, перегрева, внутренних неисправностей, некорректном вводе параметров и т.д.

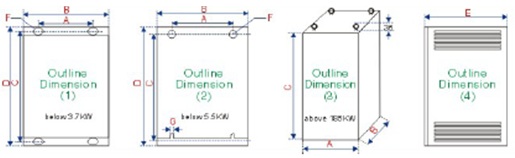

РАЗМЕРЫ TECORP HCA

Размеры TECORP HCA

Модель Питание kVA Вых. Ток (А) P (kW) A B C D E F G Масса (кг)
HCA20P4 220V 1,0 2,5 0,4 116 125 161 171 141 Æ5   1,5
HCA20P7 220V 2,0 5,0 0,75
HCA21P5 220V 2,8 7,0 1,5
HCA22P2 220V 4,0 10,0 2,2 128 140 238 250 157 2,3
HCA23P7 220V 2,2 17,0 3,7
HCA40P7 400V 3,2 2,7 0,75 116 125 161 170 141 Æ5   1,5
HCA41P5 400V 4,0 4,0 1,5
HCA42P2 400V 6,8 5,0 2,2
HCA43P7 400V 10,0 8,5 3,7 128 140 238 250 157 2,3
HCA45P5 400V 14,0 12,5 5,5 184 200 306 318 183 Æ6 6 4,2
HCA47P5 400V 19,0 17,5 7,5
HCA4011 400V 26,0 24,0 11 182 253 490 510 241 Æ8 8 14,6
HCA4015 400V 32,0 33,0 15
HCA4018 400V 37,0 40,0 18,5 206 277 437 457 18
HCA4022 400V 52,0 47,0 22
HCA4030 400V 64,0 65,0 30 239 311 22
HCA4037 400V 72,0 80,0 37 250 341 650 670 326 Æ10 10 49
HCA4045 400V 84,0 90,0 45 50
HCA4055 400V 116,0 110,0 55 52
HCA4075 400V 134,0 152,0 75 300 450 768 800 350 Æ16 16 85
HCA4090 400V 160,0 176,0 90
HCA4110 400V 193,0 210,0 110 500 650 868 900 400 123
HCA4132 400V 230,0 253,0 132 127
HCA4160 400V 260,0 304,0 160
HCA4185 400V 290,0 340,0 185 600 600 1795         225
HCA4200 400V 325,0 380,0 200
HCA4220 400V 368,0 426,0 220
HCA4250 400V 412,0 483,0 250
HCA4280 400V 450,0 540,0 280
HCA4300 400V 461,0 580,0 300
HCA4315 400V 550,0 605,0 315
